框式攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
框式攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
型號表示

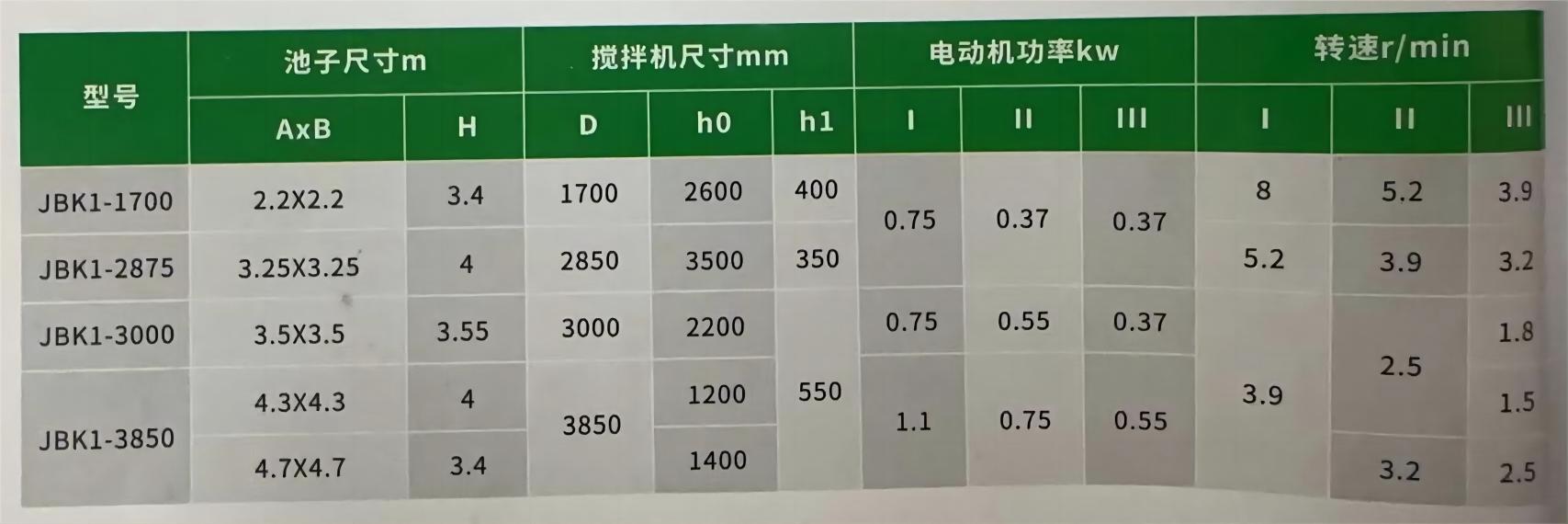

主要技術參數及安裝尺寸
框式攪拌機
框式攪拌機可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大。框式攪拌器與釜壁間隙較小，有利于傳熱過程的進行，常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
工作原理和結構特征
框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來;慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。
框式攪拌器與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。
攪拌軸與橫檔、豎條之間采用裝配或者焊接連接起來，當攪拌軸被減速電機驅動旋轉時，帶動物料實現不同高度上的水平環向流動，橫檔、豎條對物料形成有效分割，達到強制攪拌分散的工藝效果。
應用領域
框式攪拌器一般使用于粥狀物料的攪拌，攪拌轉數以60-130r/min為宜，適用的最高黏度為200～300Pa·s。
中文名
框式攪拌器
錨式葉輪
葉徑與罐徑比為0.7～0.9
框式攪拌器
根據不同介質的物理學性質、容量、攪拌目的選擇相應的攪拌器，對促進化學反應速度、提高生產效率能起到很大的作用。
可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大。如果這類攪拌器底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌器?？蚴綌嚢杵髦睆捷^大，一般取反應器內徑的2/3～9/10，50～70r/min?？蚴綌嚢杵髋c釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來;慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。這類攪拌器常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
錨式、框式攪拌器屬于同一類，統稱錨框式攪拌器，該種攪拌器的葉輪槳徑對罐徑之比較大。使用于低粘度液體時，錨式葉輪的葉徑與罐徑比為0.7～0.9，對于高黏度液體則為0.8～0.95.轉速通常為10～50r/min。為了增大攪拌范圍和帶走罐壁上的殘留物或液層，錨框式攪拌器的外廓要接近攪拌罐的內壁，其底部的形狀為適應罐底的輪廓也有橢圓、錐形等。為了增大對高粘度物料的攪拌范圍以及提高葉輪的剛性，還常常要在錨式及框式上增加一些立葉和橫梁，這樣使得錨框式的結構形狀出現了多種多樣。
